Đặc điểm về aptomat Efapel
1/ Aptomat là gì?
Aptomat là tên thường gọi của thiết bị đóng cắt tự động (cầu dao tự động). Trong tiếng Anh thiết bị đóng cắt là Circuit Breaker (viết tắt là CB). Aptomat có chức năng bảo vệ quá tải và ngắn mạch trong hệ thống điện. Một số dòng Aptomat có thêm chức năng bảo vệ chống dòng rò được gọi là aptomat chống rò hay aptomat chống giật. Aptomat đôi khi còn được gọi theo cách ngắn gọn là Át.
Aptomat efapel được sản xuất tại Bồ Đào Nha, được sản xuất tại nền công nghiệp của Châu Âu phát triển nên đạt chất lượng cao
Thiết bị hoạt động ổn định, cắt dòng ngay khi dòng điện tăng cao do chập mạch
Catalogue Aptomat Efapel xem tại: catalogue aptomat efapel
Nên chọn Efapel hãng nào?
Vừa rồi quý khách vừa xem thông tin về aptomat efapel của Bồ Đào Nha, Aptomat Efapel rất hợp lý để sử dụng vì độ an toàn, có cấu tạo chắc chắn, tham khảo thêm thông tin mô tả về sản phẩm dưới đây
2/ Phân loại theo chức năng:
– Aptomat thường (bảo vệ quá tải, ngắn mạch): MCB, MCCB
– Aptomat chống rò: RCCB (Residual Current Circuit Breaker – aptomat chống dòng rò dạng tép), RCBO (Residual Current Circuit Breaker with Overcurrent Protection – aptomat chống dòng rò và bảo vệ quá tải dạng tép), ELCB (Earth Leakage Circuit Breaker – aptomat chống dòng rò và bảo vệ quá tải dạng khối).
3/ Phân loại theo số pha / số cực:
– Aptomat 1 pha: 1 cực
– Aptomat 1 pha + trung tính (1P+N): 2 cực
– Aptomat 2 pha: 2 cực
– Aptomat 3 pha: 3 cực
– Aptomat 3 pha + trung tính (3P+N): 4 cực
– Aptomat 4 pha: 4 cực
Một số loại aptomat chuyên dùng

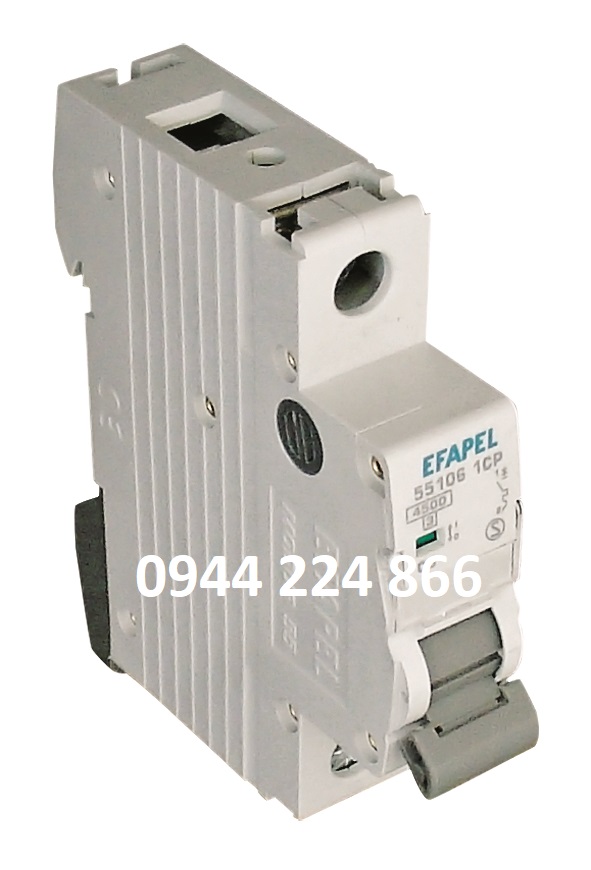

Aptomat 1P- 10/16/20/32/40/50/63A

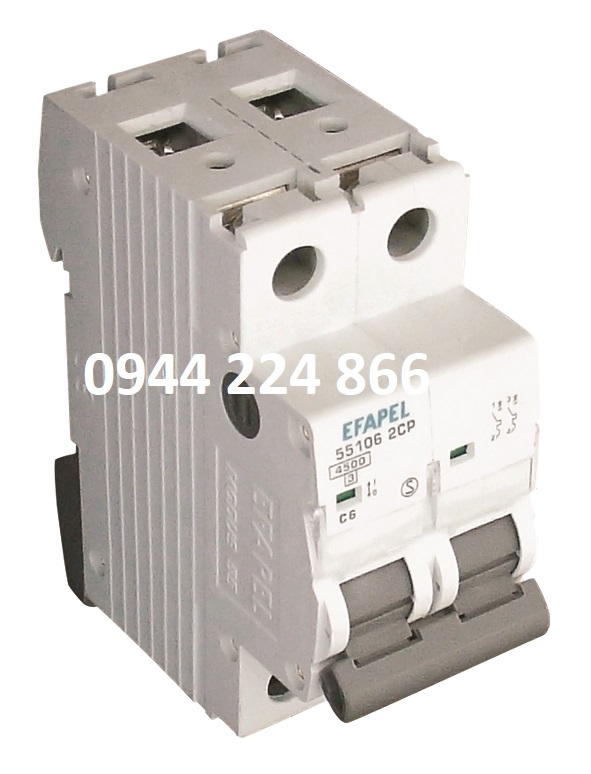

Aptomat 2P- 10/16/20/32/40/50/63A

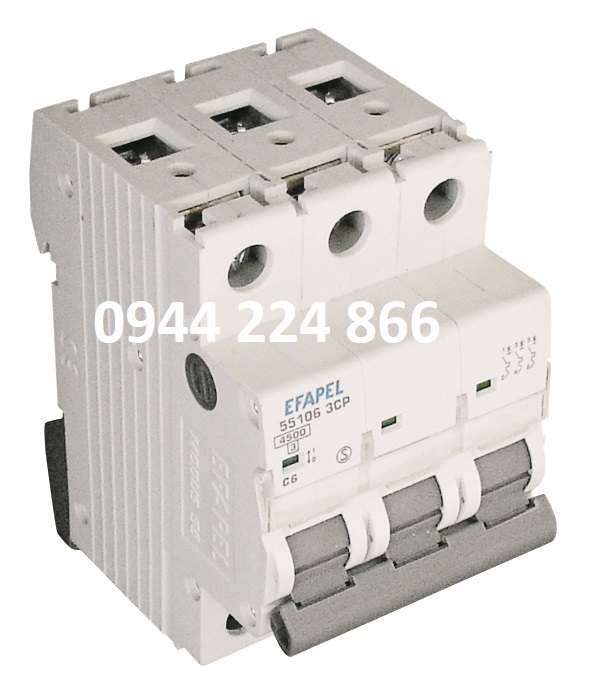

Aptomat 3P- 10/16/20/32/40/50/63A

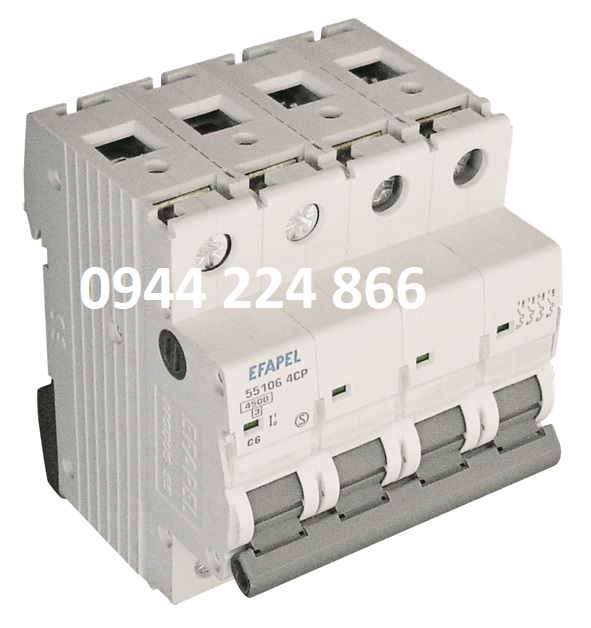

Aptomat 4P- 10/16/20/32/40/50/63A
Xem thêm về aptomat chống giật tại link: aptomat chống giật Efapel
Cấu tạo Aptomat:
Aptomat (MCB hay MCCB) thường được chế tạo có hai cấp tiếp điểm (tiếp điểm chính và hồ quang) hoặc ba tiếp điểm (chính, phụ, hồ quang).
Khi đóng mạch, tiếp điểm hồ quang đóng trước, tiếp theo là tiếp điểm phụ, sau cùng là tiếp điểm chính. Khi cắt mạch thì ngược lại, tiếp điểm chính mở trước, sau đến tiếp điểm phụ, cuối cùng là tiếp điểm hồ quang. Như vậy hồ quang chỉ cháy trên tiếp điểm hồ quang, do đó bảo vệ được tiếp điểm chính để dẫn điện. Dùng thêm tiếp điểm phụ để tránh hồ quang cháy lan vào làm hư hại tiếp điểm chính.

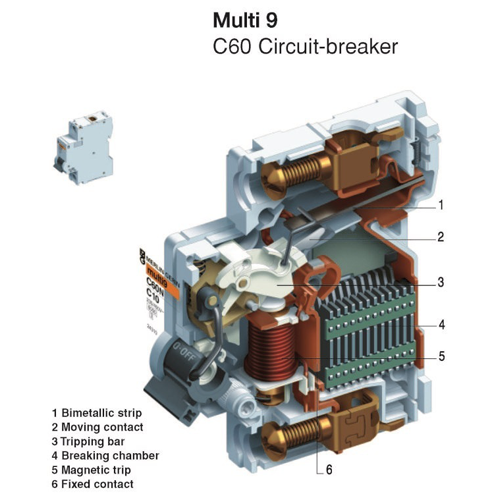

Cấu tạo aptomat Efapel

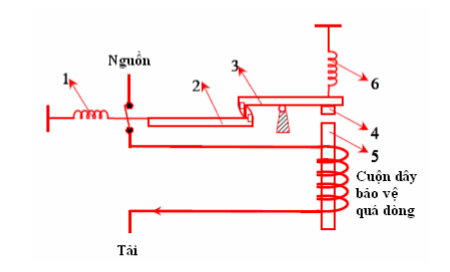

Nguyên lý hoạt động của APTOMAT EFAPEL
Ở trạng thái bình thường sau khi đóng điện, Aptomat được giữ ở trạng thái đóng tiếp điểm nhờ móc 2 khớp với móc 3 cùng một cụm tiếp điểm động. Bật Aptomat ở trạng thái ON, với dòng điện định mức nam châm điện 5 và phần ứng 4 không hút.
Khi mạch điện quá tải hay ngắn mạch, lực hút điện từ ở nam châm điện 5 sẽ hút phần ứng 4 xuống làm bật nhả móc 3, móc 5 được thả tự do, lò xo 1 được thả lỏng, kết quả các tiếp điểm của Aptomat được mở ra, mạch điện bị ngắt.
Các thông số kỹ thuật của Aptomat:
– In: Dòng điện định mức. Ví dụ: MCCB 3P 250A 36kA, In = 250A.
– Ir: là dòng hoạt động được chỉnh trong phạm vi cho phép của Aptomat. Ví dụ aptomat chỉnh dòng 250A có thể điều chỉnh từ 125A đến 250A.
– Ue: Điện áp làm việc định mức.
– Icu: Dòng cắt ngắn mạch là khả năng chịu đựng dòng điện lớn nhất của tiếp điểm trong 1 giây.
– Icw: Khả năng chịu dòng ngắn mạch trong 1 đơn vị thời gian.
– Ics: khả năng cắt thực tế khi xảy ra sự cố của thiết bị. Khả năng này phụ thuộc vào từng nhà sản xuất do công nghệ chế tạo khác nhau. Ví dụ cùng một hãng sản xuất nhưng có 2 loại MCCB là Ics = 50% Icu và Ics = 100% Icu.
– AT: Ampe Trip (dòng điện tác động)
– AF: Ampe Frame (dòng điện khung). Ví dụ NF250A 3P 200A và NF250A 3P 250A đều có AF = 250A nhưng một cái sẽ tác động khi dòng vượt quá AT = 200A, một cái sẽ tác động khi dòng vượt quá AT = 250A. Thông số AT/AF cho biết độ bền của tiếp điểm đóng cắt. Ví dụ Aptomat 250AT/400AF sẽ có độ bền cao hơn Aptomat 250AT/250AF, kích thước aptomat 400AF cũng lớn hơn, giá thành cao hơn.
– Characteritic cuver: là đường cong đặc tính bảo vệ của CB (đường cong chọn lọc của CB). Đây là thông số rất quan trọng, quyết định cho việc chọn CB ở vị trí nào trong hệ thống điện.
– Mechanical/electrical endurace: Số lần đóng cắt cơ khí cho phép/ số lần đóng cắt điện cho phép.
Về giá aptomat có đắt không?
Aptomat Efapel có giá rất là hợp lý sử dụng cho các công trình dân dụng, về giá xin liên hệ với chúng tôi để nhận được File báo giá
VIDEO TOÀN BỘ VỀ APTOMAT EFAPEL NHẬP KHẨU BỒ ĐÀO NHA
Cảm ơn quý khách hàng đã xem thông tin sản phẩm của chúng tôi, để biết thêm chi tiết xin liên hệ hotline:
Mr Linh 0944 224 866
Xem thêm thông tin về aptomat Efapel tại link: Aptomat Efapel
