Tổng quan giải pháp cung cấp điện cho căn chung cư

PHẦN 1: PHẦN CHUNG

  1. Thiết kế cơ sở
  • Thống nhất phương án thiết kế của chủ đầu tư: Bố trí phần điện, công tắc, ổ cắm, đèn điện
  • Công năng cung cấp điện từng phòng

2. Các tiêu chuẩn áp dụng

Công tác tính toán thiết kế hệ thống cung cấp điện cũng như công tác lắp đặt, thử nghiệm đều phải tuân thủ quy chuẩn, quy phạm hiện hành của ngành điện, ngành xây dựng và các ngành liên quan

Ngoài ra còn vận dụng một số tiêu chuẩn quy định chung của hội đồng điện quốc tế ( IEC) đã được công nhận phù hợp với khí hậu độ ẩm ở Việt Nam

Các tiêu chuẩn cụ thể sau đây là cơ sở cho công tác thiết kế, cũng như công tác lắp đặt thử nghiệm vận hành và mua sắm thiết bị phải đáp ứng đầy đủ tính năng kỹ thuật nêu trong hồ sơ thiết kế

  • TCXD: 16-1986 Tiêu chuẩn chiếu sáng nhân tạo trong công trình dân dụng
  • TCXD: 25-1991: Quy phạm đặt đường dây điện trong nhà ở và công trình công cộng
  • TCXD: 25-1991: Tiêu chuẩn đặt thiết bị điện trong nhà ở và công trình công cộng
  • TCXD: 46-1991: Quy phạm chống sét bảo vệ công trình xây dựng
  • TCVN: 2622 -1995: Phòng cháy và chống cháy trong nhà và công trình- yêu cầu thiết kế
  • QP: 4756- 1989 Quy phạm nối đất và nối không các thiết bị điện
  • Quy phạm trang bị điện phần I đến phần IV của ngành điện

II. NHU CẦU SỬ DỤNG ĐIỆN

Phụ tải trong công trình xây dựng bao gồm:

  • Điện phục vụ sinh hoạt như chiếu sáng, ổ cắm, quạt
  • Bình nóng lạnh, bếp từ, tủ lạnh

III. PHẦN CUNG CẤP NGUỒN

Nguồn điện cấp cho công trình lấy từ hạ áp 0.4 KV của khu vực

Phụ tải dùng điện trong công trình gồm: Chiếu sáng, ổ cắm, quạt

IV. THIẾT BỊ SỬ DỤNG CHO CÔNG TRÌNH

  1. Chiếu sáng công trình

Tiêu chuẩn chiếu sáng theo quy định dựa theo TCXD 16-1986

+ Cầu thang, hành lang, WC cường độ sáng 50-100 Lux

Các khu sảnh, tường rào, cổng chủ yếu dùng bóng đèn 15W-20W

2. Thiết bị điều khiển đóng cắt.

Công tắc đóng cắt đèn trong các phòng dùng loại đơn, đôi, ba, đặt ngầm tường ở độ cao 1.2m so với cốt sàn hoàn thiện

Công tắc, ổ cắm dùng trong nhà vệ sinh dùng loại chống ẩm ngầm tường ở độ cao 1.2m so với cốt sàn hoặc nền hoàn thiện

Ổ cắm dùng loại 3 cực đặt ngầm tường ở độ cao từ 0.4m đến 1.2m so với cốt sàn hoặc nền làm việc

Ổ cắm điện dùng cho quạt treo tường dùng loại 3 cực đặt ngầm tường ở độ cao 2.5 m so với cốt sàn hoặc nền làm việc

Tất cả các hệ thống ổ cắm phải được nối đất an toàn

Tất cả các vỏ tủ điện để được nối đất an toàn

3. Thiết bị điện bảo vệ đóng cắt

  • Hệ thống thiết bị bảo vệ đóng cắt trong công trình dùng aptomat bảo vệ tập trung theo từng tầng
  • Aptomat dùng loại 1 pha bảo vệ tổng hợp
  • Các aptomat tổng dùng MCCB, các aptomat bảo vệ bình nóng lạnh tại các phòng sử dụng loại MCB 1 cực hoặc 2 cực
  • Aptomat được lựa chọn sao cho dòng điện định mức Aptomat = ( 1.2 -1.8) dòng điện tính toán

Bản vẽ thiết kế cơ sở phần điện

Phần 2: Thi công cung cấp điện cho căn chung cư

Dựa vào bản vẽ thiết kế được thiết kế đúng quy chuẩn sẽ tiến hành thi công, thi công cho chung cư phần điện tương đối đơn giản vì, chỉ có 1 mặt sàn hoặc 2 mặt sàn đối với căn Penhouse

Giai đoạn đầu cần can thiệp đục những lỗ đặt ổ cắm, công tắc, tủ điện và đường dây điện theo như bản vẽ, sau khi đã đục những vị trí lắp đặt thiết bị tiết hành lắp đặt đế âm tủ điện và đế âm tường của công tắc

Hiện nay đế âm có thể lắp cài vào nhau tạo lên một tổ hợp tệp công tắc, ổ cắm khi lắp mặt thiết bị rất sang trọng và độc đáo

Lắp đặt đế âm tường ổ cắm

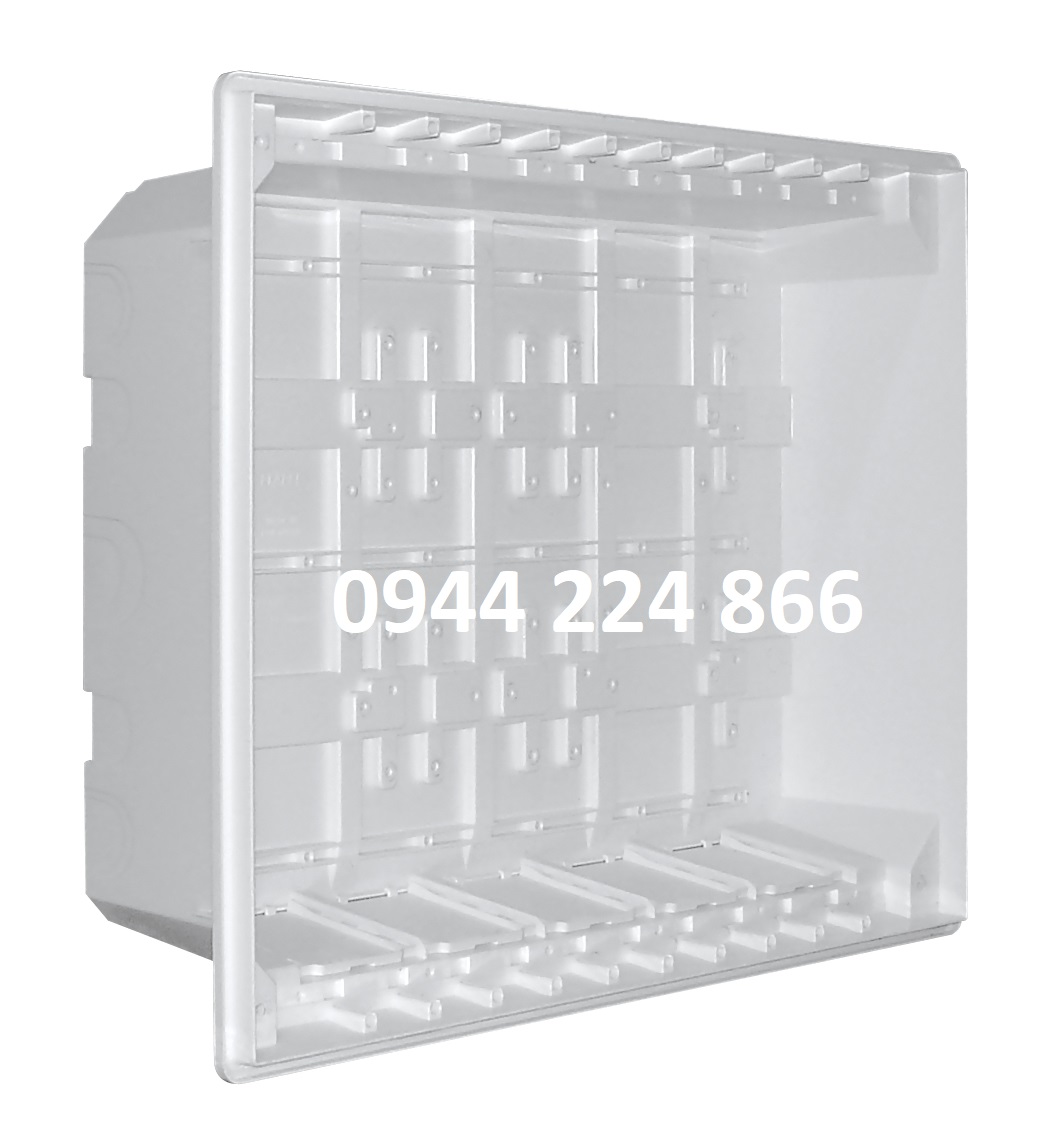

Lắp đặt đế âm tủ điện

Với chung cư chỉ cần 1 tủ 24 modul đến 32 modul trở lên là đủ lắp aptomat, nguyên lý rất đơn giản: Có at tổng tẩm 2P 50A trở lên đến 60 A – 2CP cho cả nhà, đến at nhánh bao gồm at cho ổ cắm 20A, At cho đèn chiếu sáng 16A -1P, At cho khu bếp 20A, bếp từ, điều hòa, bình nóng lạnh, lưu ý để an toàn khi sử dụng thiết bị điện khi bị rò điện để an toàn nên dùng at chống giật ( Có thể ghi tên at cắt cho thiết bị nào lên giấy và dán vào mặt trong của tủ để dễ dàng sử dụng, tránh việc tắt nhầm at)

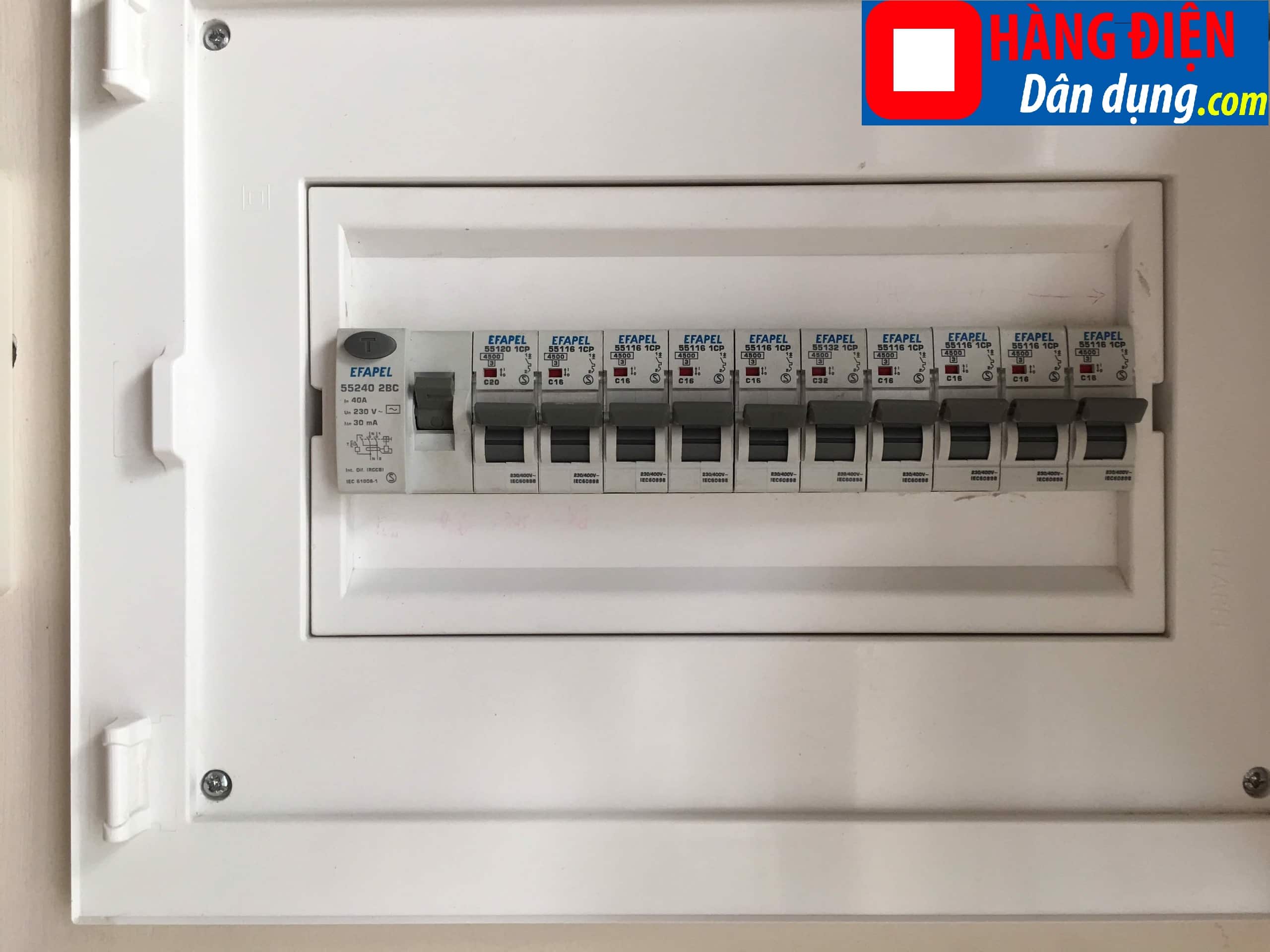

Lắp đặt tủ điện phần thi công cung cấp thiết bị điện cho chung cư

Lắp đặt công tắc và ổ cắm cho căn chung cư

Thiết bị điện công tắc, ổ cắm tuy là một phần nhỏ trong nhà nhưng lại rất quan trọng vì sử dụng thường xuyên, quan trọng nhất là phải an toàn khi sử dụng. Ngày nay, thiết bị điện công tắc, ổ cắm có hình thức đẹp hơn rất nhiều, đa dạng mẫu mã, giá cả cũng hợp lý, khách hàng có thể lựa chọn màu sắc, hình thức hài hòa với nội thất căn phòng

Về mẫu công tắc ổ cắm có 2 kiểu là hiện đại và tâm cổ điển.

Việc lắp đặt thì đơn giản, phần dây chờ đã được đi sẵn, chỉ cần lắp vào đế âm tường là được

Lắp công tắc, ổ cắm thì thật cẩn thận ở những vị trí tiếp xúc dây với ổ cắm, công tắc, lưu ý: Ổ cắm là 2 cực dây điện nên khi đầu không được để chạm 2 cực vào nhau dẫn đến chập điện và cháy nổ

Ổ cắm là ổ cắm 3 chấu có cực tiếp địa, vì thế rất an toàn khi sử dụng

Một số hình ảnh thi công công trình thực tế

Ảnh 1: Thi công phần ổ cắm, công tắc cho căn chung cư

Thiết bị điện efapel 1

Ảnh 2: Thi công phần ổ cắm, công tắc cho căn chung cư

Thiết bị điện efapel mặt nhựa phủ nhũ

Ảnh 3: Thi công phần ổ cắm, công tắc cho căn chung cư

Tham khảo thêm về thiết bị điện công tắc, ổ cắm cho chung cư tại đây

Lắp đặt hệ thống điện nhẹ cho căn chung cư

Hệ thống điện nhẹ cho chung cư bao gồm: Hệ thống mạng lan, tivi, camera

Hệ thống điện nhẹ có thể là không dây khi sử dụng toàn bộ thiết bị qua những bộ wife, tuy nhiên trong nhà vẫn sử dụng máy để bàn nên cần đầu mạng RJ45 để kết nối vào key máy tính, ổ cắm tivi đằng sau tivi để kết nối bằng cap đồng trục làm cho hệ thống trở lên ổn đinh hơn

Ổ cắm điện thoại đơn

Ổ cắm mạng

Mặt ổ cắm tivi

Lắp đặt hệ thống chiếu sáng cho căn chung cư

Hệ thống đèn cho căn chung cư: Bao gồm đèn downlight âm trần, đèn chùm, đèn trang trí, đèn ngủ, đèn rọi, đèn học.

Tổ hợp đèn chiều sáng cho căn chung cư



Đèn chùm phòng khách

Lắp đặt ổ cắm âm sàn cho căn chung cư

Phần ổ cắm âm sàn được dùng phổ biến hiện nay, ổ cắm âm sàn được bố trí thông thường ở dưới gầm bàn ăn, bàn làm việc.

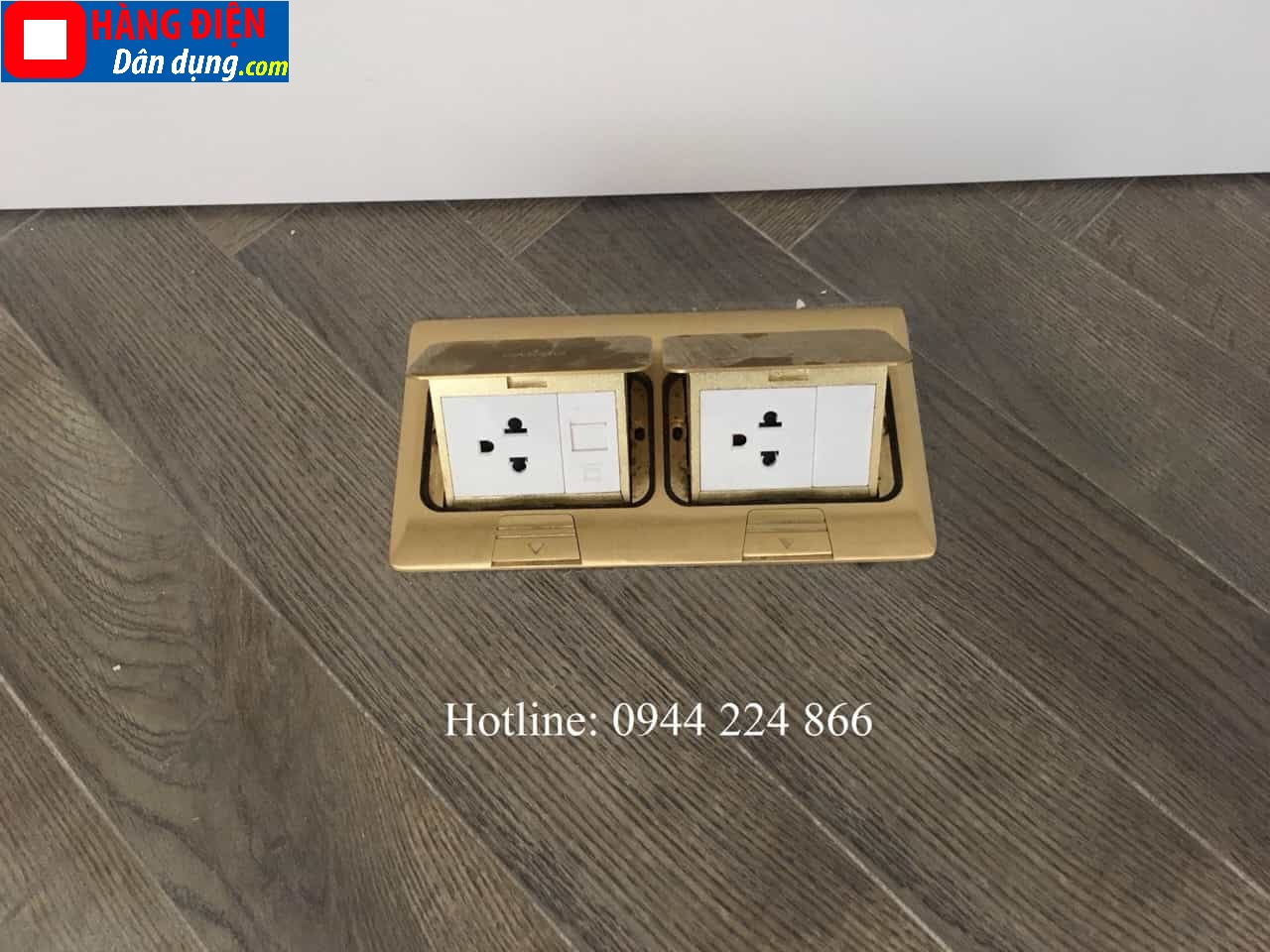

Ổ cắm âm sàn

Ổ căm tệp đôi âm sàn có ổ cắm mạng

Lắp đặt chuông hình cho căn chung cư

Chuông hình rất cần thiết cho chung cư vì sự tiên lợi của nó: chức năng giao tiếp bằng hình ảnh và âm thanh hiện đại

Lắp đặt chuông hình cho chung cư

Phân trên đã giới thiệu về toàn bộ giải pháp cung cấp điện cho chung cư: Để nhận được tư vấn hãy liên hệ với chúng tôi sẽ được tư vấn đầy đủ về những vấn đề sau:

  1. Thiết bị bao gồm tất cả các hạng mục với chi phí tối ưu nhất
  2. Báo giá từng hạng mục cụ thể với nhiều ưu đãi lớn kèm bảo hành dài hạn
  3. Mang tính cá nhân hóa: Khách hàng có thể lựa chọn mẫu mã phù hơp theo sở thích
